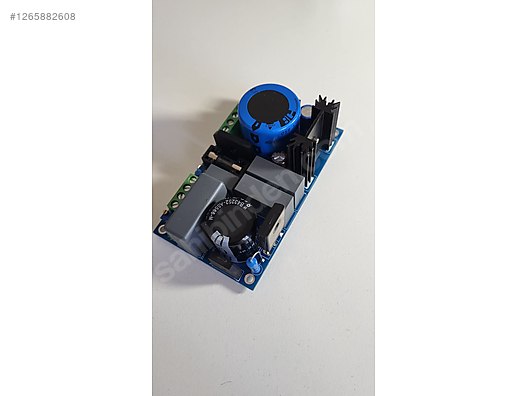

Lambalı Preamfi Power Kiti
Bu kit Lambalı preamfi tasarımlarınızı daha kolay hayata geçirmeniz için hazırlanmıştır.

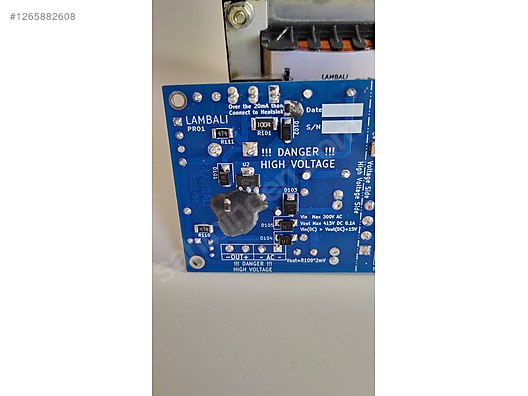

285 - 315 V DC 40 mA B+ ve 6.3 V 1.6A yada 12.6V DC 800 mA Flaman beslemesi için kullanabilirsiniz. B+ voltajı devredeki R109 direncinin kilo ohm cinsinden 2 katı olacak şekildedir ( Örnepin R109 150K ise 300V civarı çıkış alabilirsiniz) ve devre üzerindeki trimpotla ince ayar yapılmaktadır.
B+ akımınız 20mA in altındaysa devredeki mosfeti soğutucuya bağlamanıza gerek yoktur. Ancak 20mA üzerindeki akımlarda mosfete soğutucu bağlamanız gerekecektir. Dilerseniz preamfiniz metal gövdeye sahipse şasinize izolatör kullanarak bağlayabilir ve şasinizi de soğutucu olarak kullanabilirsiniz. Burada önemli olan şasiniz ile mosfeti izole etmenizdir. Bunu yapmazsanız tefafisi mümkün olmayan hasarlarla karşılaşabilirsiniz.

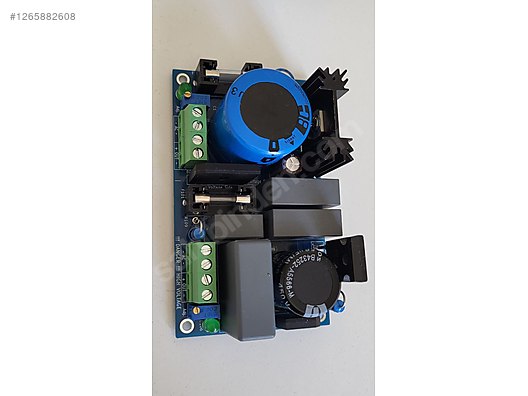

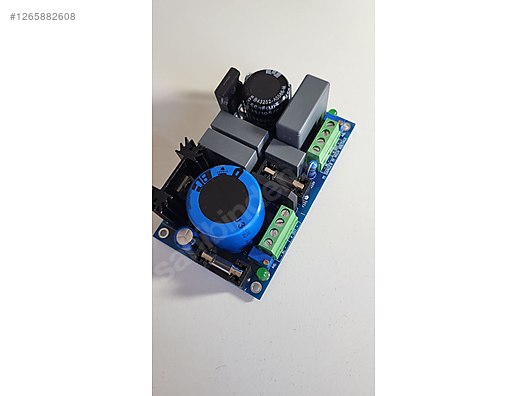

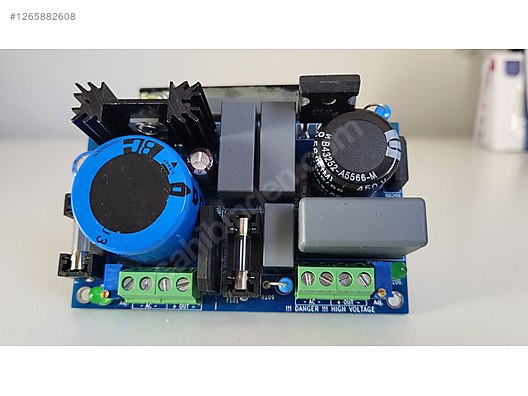

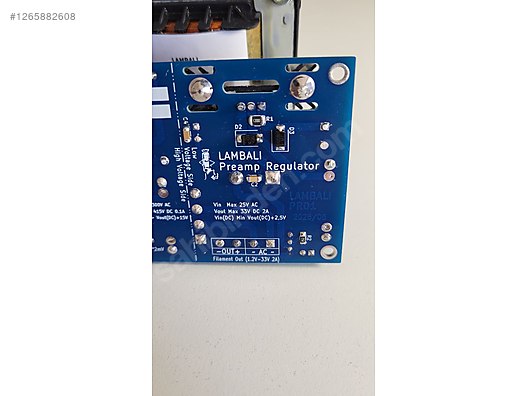

Pcb nin yüksek voltaj regülatörü kısmında LT3080 ve güçlü bir mosfet kullanılmıştır. Dalgalanmayı 20 mikrovolt seviyesine kadar indirebilmektedir. Bu da size neredeyse pil gibi davranan güç kaynağı sayesinde dip gürültüsüz kapasitif yüklerden arınmış geniş bir ses sahnesi imkanı sunmaktadır.
Preamfinizde dip gürültü ve ripple önlemek amacıyla fazladan kondansatör , pi filtre ya da şok (choke) bobini kullanmanıza gerek yoktur. Bu işlevi devreniz hakkıyla yerine getirmektedir. Devre 47uf kapasitif yüke kadar sorunsuz çalışmaktadır. 47uf üzeri kapasifit yükünüz olması durumunda LT3080 ve mosfetiniz hasar görecek ve kullanılamaz hale gelecektir.
Flaman beslemesinde LM350 kullanılmıştır. Trimpotla ihtiyacınız olan voltaj seviyesine ayarlayabilirsiniz.

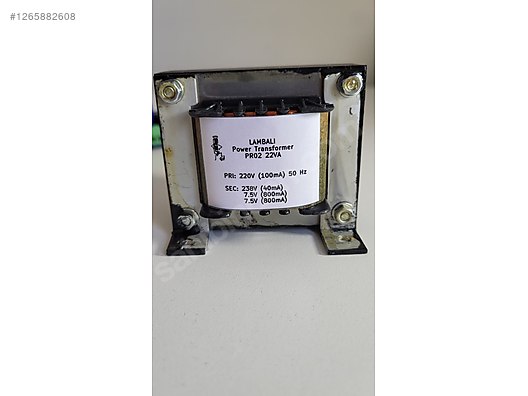

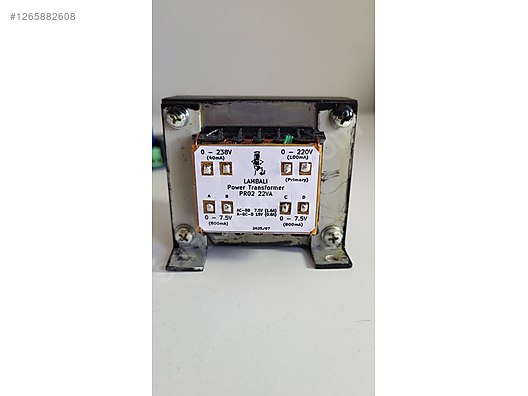

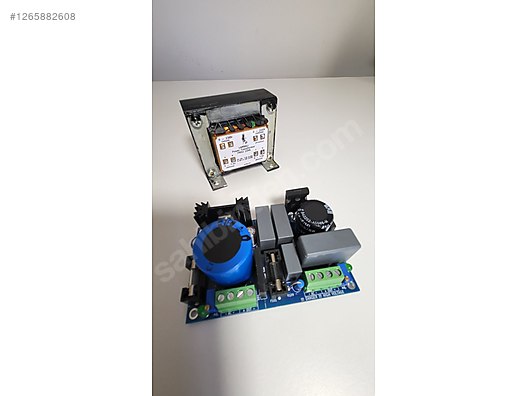

Devre 1 adet 238V 40mA ve 2 adet 7.5V 800mA çıkışlı sekondere sahip 22VA trafo ile birlikte gelmektedir.

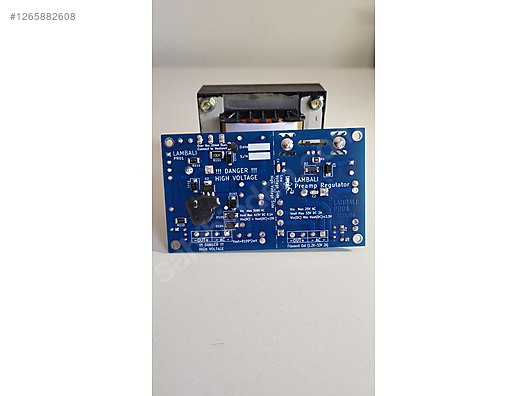

Devrede kullanılan tüm komponentler özenle ve kendisini kanıtlamış markalardan seçilmiştir. Kitle birlikte devre şeması verilmemektedir. Baskıdevrenin bazı kısımları kopyalamaya karşı epoksi ile kaplanmıştır.
Devre ve trafo tasarımı tarafımca yapılmıştır. Devredeki yüksek voltaj regülatörünü 5 yıldır amfilerimde sorunsuz bir şekilde kullanmaktayım.
Bu kit ölümcül seviyede yüksek voltaja sahiptir, bu sebeple profosyonel kullanıcılara hitabetmektedir.
Amatör kullanıcılar bu kiti tek başına kullanmamalıdır.
Amatör kullanıcıların bu kiti plastik tabanlı ayakkabı, koruyucu gözlük ve eldiven kullanarak profosyonellerin gözetiminde gerekli önlemleri alarak kullanması gerekmektedir.
